跳汰機是選礦設備里重力選礦設備，重力選礦設備依據礦石類型可使用跳汰機系列、螺旋溜槽、搖床等。跳汰機選礦屬于深槽分選作業，它用水作為選礦介質，利用所選礦物于脈石的比重區別，水流通過篩板進入跳汰室，使床層升起并略呈松散裝態，密度大的顆粒因局部壓強及沉降速度較大而進入低層，密度小的顆粒轉移到上層水流下降時，密度大的細小顆粒還通過漸緊密的床層間隙進入下層，進行分選，跳汰機多屬于隔膜式，沖程和沖次根據所選礦物的比重，可以靈活調節。處理金屬礦石時給礦粒度上限可達30—50 mm，回收的粒度下限為0.2-0.075 mm。選煤的處理粒度范圍為100~0.5 mm。廣泛用于砂金礦、赤鐵礦、褐鐵礦、錳礦、鎢礦、錫礦、鉛礦、銻礦、鉻鐵礦、汞礦、鎳礦、硫鐵礦、鏡鐵礦、重晶石、螢石、石榴石等金屬非金屬的重力選礦。也可用于處理鉻渣、硅錳渣、鎳渣、銅渣、菱鐵礦渣等。

　　中厚機械生產的跳汰機有新型復合跳汰機、梯形跳汰機、大顆粒跳汰機、下動式跳汰機、鋸齒波跳汰機。

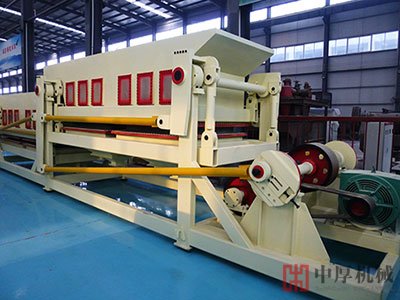

新型復合跳汰機

　　該機采用復合箱體，可調節曲柄連桿結構，正弦波搖臂，做正弦搖擺運動。從而通過一組連接件使復合箱體的上下箱體從相反向上下做正弦波運動;同時使倒裝置的橡膠復膜做開合運動，將箱體內的水產生同期性的升降波動。提高了選礦的效率、品位、回收率及產能，同時又節約了大量用水，日處理原礦可達2000 噸。

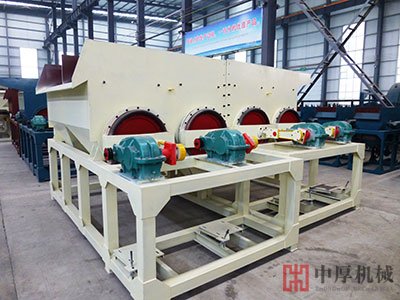

梯形跳汰機

　　又叫側動式隔膜跳汰機，是一種大型的跳汰機設備，具有四個獨立的跳汰機選礦槽，每槽可獨立調節，跳汰面呈梯形，具有很高的回收率和處理量。

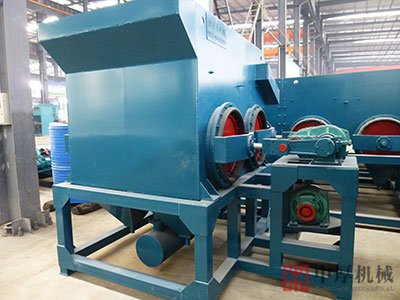

大顆粒跳汰機

　　大顆粒跳汰機入選粒度可達30mm，具有上下同時排料，連續工作的選礦特點，是目前應用廣泛的大顆粒跳汰機。 該機節能，環保，入選粒度范圍寬，0-30mm粒級礦物可不分級入選，上下同時排料，精礦可分級排出，連續工作性能穩定，采用高耐磨工藝，設備使用壽命長。

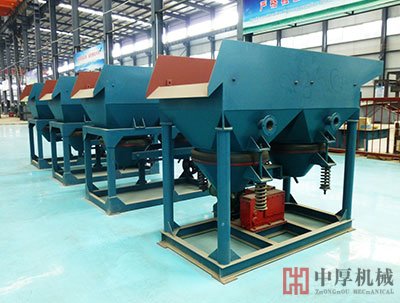

下動式系列跳汰機

　　下動式圓錐隔膜跳汰機的一種，采用偏心連桿機構，具有上升水流穩定有力的特點，該機具有單機處理量大，占地面積小，回收率高的選礦優勢。　下動式跳汰機可分為兩段，每段有跳汰室和隔膜室，但隔膜室位于跳汰室之下，隔膜式是一個可動的倒立錐體，用橡皮圈與跳汰室下部的錐形部分相連，可動錐體與搖動框相連，搖動框與機架鉸接，偏心連桿裝置的連桿和搖動框架的一端相連，由于偏心傳動機構帶動搖動框架搖動，從而帶動兩個可動錐體交替上下往復運動。于是在跳汰機中形成上升下降水流。篩下水由水管從跳汰室側壁給入，重產物由可動錐體底部的閥門排出。

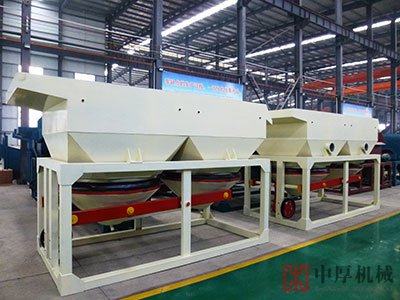

鋸齒波系列跳汰機

　　鋸齒波跳汰機屬于單列雙室下動式鋸齒波跳汰機，該機是在下動式跳汰機的基礎之上研發和改進的機型，因其產生的跳汰周期曲線呈鋸齒波形，采用凸輪機構傳動，產生的鋸齒波形跳汰周期曲線使上升水流均勻，下降水流迅急，有效提高了細粒級重礦物的回收率，對細粒度物料的選礦效果好，并且具有省水和連續工作的特點。

跳汰機技術參數

新型復合跳汰機

梯形跳汰機

大顆粒跳汰機

下動式系列跳汰機

鋸齒波系列跳汰機
